行业概述

水文是水资源开发利用管理与保护、防治水害以及工程建设规划、设计、施工、管理、调度的依据。在大力加强节水、保

护水质、实现水资源的可持续利用的前提下，如何提高现有水资源的管理水平就显得尤为重要。

水文站是收集水信息的基本站点，是水文工作的基础。通过水文站持续地对我国江、河、湖、库的地表水、地下水的水量

、水质等进行观测，实时收集水资源数据，对水资源开发、利用、管理，保护，实现水资源的合理调配，达到提高水资源

的利用率和改善水生态的目标等方面具有十分重要的作用。同时，还可为防汛防潮指挥调度提供了及时、准确的决策依据

长期以来，水文工作者都是靠手测、目测收集水文信息，直接影响到测报的精度和成果质量。利用无线视监控系统采集数

据、图像、声音、视频等基础信息，不但可提高精确度，还可以使水文工作者告别传统的工作方式。

行业特点

1. 水文信息安全防范要求高，采用有线通信方式在遇到刮风、暴雨、决口等灾害时，线路一断，水文信息就无法及时传

递上去，因此有线传输的抗灾性比较差，难以适应高可靠性要求，加之流域地形复杂、偏僻，铺设光纤成本也比较高。相

比之下，无线通信布线简单、方便，抗灾性比较好，成本也比较低，可大量节省投资。

2. 水文站点在地理位置上分布较广、位置较偏僻，与监控中心距离较远，利用传统的有线连接方式，线路铺设成本高昂

，施工周期长，物理因素如河流山脉等障碍而难以架设线缆，无线传输方式成为首选。

3. 一般各个水文站采集的数据需要先汇总到乡水文站，各个乡水文站再将这些信息传回到县水文站。因此，要求乡水文

站、县水文站架设的无线设备所提供的带宽较大，满足业务传输的带宽需求，确保无线链路稳定性。

4. 当县水文站与乡水文站距离较远时或中间不可视，存在遮挡的情况下，需要架设中继设备。

5. 水利水文站数据采集监控系统的传输业务一般以数据为主，例如：水位、流量、流速、潮差等。

水利水文站数据采集无线监控系统需对各个远程水文站点的数据监测，分站设在各远程水文站监测点。分站的自动化采集

设备通常为 RS-232 或 RS-485 端口，而无线网桥仅提供 RJ-45 口，因此前端数据采集时需要用到端口协议转换器，将

RS-232 或 RS-485 端口转换为 RJ45 口后，连接到无线网桥后会传到监控中心，监控中心可以实时监测水位、流量、湿

度、盐度、沙量、风量等各种报汛数据。当既需传输视频图像又需采集数据时，则要采用交换机将端口转换器、视频编码

器与网桥连接起来。

6. 考虑传输数据的准确性对防汛防潮指挥有重要的作用，且同时要全天候工作，因此要求选用带宽较大、无线链路较稳

定的全室外型无线网桥。

7. 根据监控点的具体情况，在各监控点安装相应的监控摄像机（彩色或黑白、固定或活动云台、定焦或变焦）。在每个

监控点可以安装一个或数个监控摄像机，外围再各配备一台云台、防护罩及云台控制器。每个视频采集点各匹配一台视频

编解码器。监控摄像机用于采集各监控点实时的视频信号。云台可以由控制中心的计算机控制。用户可对摄像机进行水平

360 度，垂直 90 度及变焦等控制。

8. 监控中心主要由视频解码器、矩阵电视墙、监控服务器、硬盘录像机等组成，可完成现场图像接收与显示、录像的存

储、检索、回放、备份、恢复等。

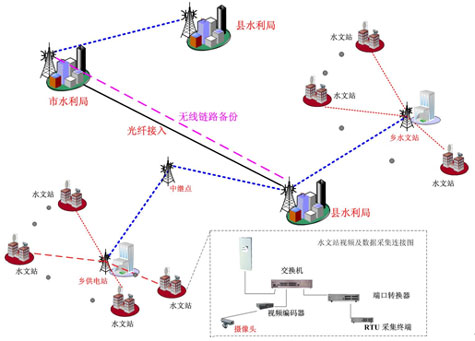

组网模式
