简介
由于近期全国校园不断发生恶性案件，教育部要求，把维护校园安全作为当前和今后一个时期一项重大政治任务，切实抓紧抓实抓好。孩子是无辜的，请不要让无辜的孩子再受到伤害了！所以学校必须强化安全意识，确保学生安全。
有条件的学校，要在校门口设置高清探头，并安排人员在后台值守，及时发现、快速处置异常情况。学校要确保校园内及校门口所设监控探头运行正常，且监控数据存储时间不少于30天。为了坚决防止不法分子进入校园制造事端，健全学校保卫组织，充实校园保卫力量，配备必要的防护装备，加强校门保卫、校内巡逻和安全检查，尤其要加强农村寄宿制学校夜间值班和巡逻。严格执行校内安全管理工作制度、外来人员出入登记制度等。加强技防，确保重点时段和重点部位的安全。
教育部要求，制定学校安全工作考核目标，将其纳入教育督导评估体系。严格责任追究制度。协调地方财政加大投入力度，配备专职保安人员，安装监控报警设备。协调公安部门在校园周边治安复杂地区设立警务室或治安岗亭，完善中小学兼职法制副校长和治安联络员制度。
在学校（大学、中学、小学、幼儿园）的大门口、教学楼、楼道、宿舍、校区、停车场等地方安装高清摄像机，范围较大的地方安装一体化高清智能高速球，范围较小的地方安装网络摄像机，通过无线网络传输到学校的监控中心或门卫室，由专人进行24小时值班监控，同时保持全天不间断连续录像并保存录像资料30天。
同时学校也可通过专线与县（市）教育中心进行连接，并通过专线把学校的视频传输到县（市）教育局的监控中心，由上一级教育中心统一对所辖区的各所学校进行巡视，与公安部门配合，一旦发现警情立即出警，以保证学生的生命安全，维护校园治安。
摄像头安装在整体校园的边界区域，这些摄像头能通过无线网络将拍摄的画面输送到校园管理监控中心，同时也可以通过网络传输给校园管理人员。校园无线视频监控系统通过无线宽带网络为用户提供图像和各种报警信号的远程采集、传输、存储、处理业务。
其业务重点是通过无线视频监控系统和应用广泛的远程网络监控中心服务平台，以集中方式为学校提供便捷、经济、有效的监控报警系统的整体解决方案。通过这种业务，可以不受时间、地点限制对监控目标进行24小时实时监控、管理、观看。
无线数字网络视频监控系统为有效管理重点区域的安全创造了条件。可以说，这项技术既能减少行政管理成本又提高了管理水平。

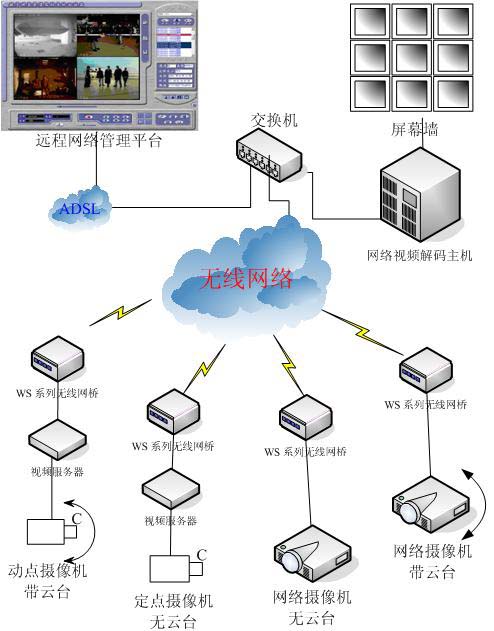

系统拓扑图：
系统特点：
1、无线覆盖的方式灵活

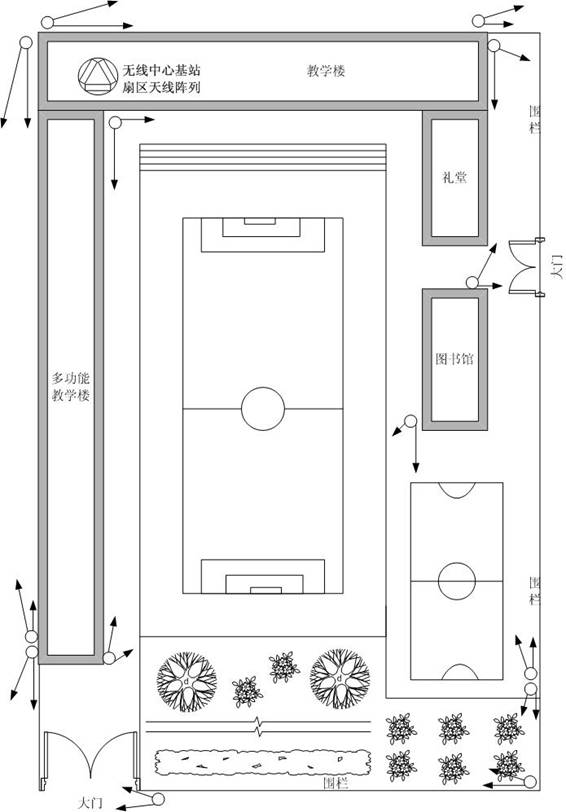

只需将室外无线设备安装在屋顶，采用天线对附近范围内的接入点无线信号覆盖，为了保证数据的传输质量，中心点我们建议每台设备盖无死角，多个设备形成一个全向无线网络覆盖。
2、无线的投资成本低
虽然一个点对点无线设备主观上相对比光纤、以太网线缆成本较高，但如果加上管道的铺设、光缆的施工、楼体的破坏程度来分析，无线的成本并不会比有线网络高，作为点到多点的无线覆盖，增加了客户端也不会增加成本，而有线资源还要重复成本的投资。
3、铺设方式简单
简单的铺设方式能够迅速让客户立即得到使用，迅速的得到投资回报。随着用户需求的扩大，需要链接进入网络的设备增多，而想通过网络把所有设备连接起来，采用有线的方式成本比较高，而采用无线的方式既灵活且成本较低。
4、可扩展性灵活
可以实现语音，视频，网络电话等等功能的扩展。只需增加一个无线接入点，即可使服务范围大大扩大，更迅速，更灵活的为所有端点提供服务
校园无线数字视频监控系统示例
1、监控网络布局示意图

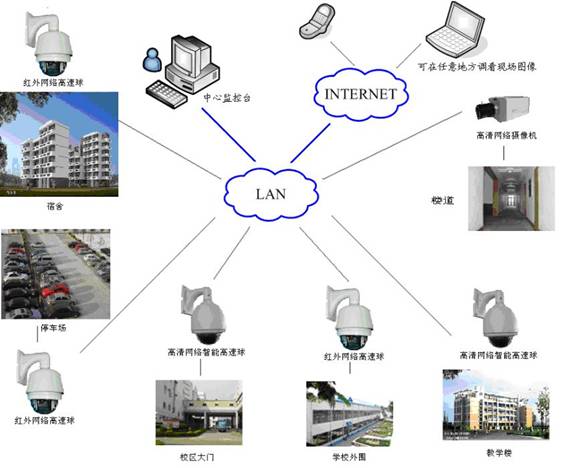

学校外围、宿舍、停车场使用WS系列高速网桥+网络视频服务器+红外网络高速球，校区、教学楼、楼道使用WS系列高速网桥+网络视频服务器+高清网络摄像机。这些数据信息通过WS系列无线网桥，将数据上传给监控中心。监控中心可以任意监看、调用控制这些终端设备。
2、监控中心管理平台系统
技术特点：
校园无线数字视频监控系统是通过无线网络进行传输，可以根据需要把视频图像传输到各级监管部门。
监控：学校的监控中心或保安室由专人值班，对校园的监控视频进行时时监看，如是球机，还可以通过控制球的左右摆动、视频放大或缩小。
录像功能：在学校和教育主管部门可同时进行录像，当有相关警情或危险事件发生时，可以调取出录像，作为有效证据
远程巡视：监控系统建立后，各级教育主管部门可以通过专线对各校进行远程巡查，可以及时监控各校园的情况。一旦发现险情出现立即出警。
主要设备技术参数
 WS5800S
- E / I
WS5800S-E室外型电信级无线网桥工作于5.8GHz全频段，为宽带业务运营商提供了一种非常适用的，性价比极佳的远距离点对多点解决方案。WS5800S-E系统是真正实现高性能、多功能平台的经济型设备，融合了无线接入以及骨干网连接的功能。系统可通过用户友好的WEB界面进行远程管理，易于安装维护。我们将会为客户提供最经济、性能最好的点对多点无线解决方案。
WS5800S-E无线设备的空中速率高达54Mbps， 同时支持Super和Turbo 模式，在Turbo 模式下可高达 108 Mbps 。具有射频链路测试能力，有效地解决了无线网络安装中最困难的安装配置问题，使其安装和维护简便易行。
本产品为不带内置天线（WS5800S-E）类型，客户可根据需要选配合适的高增益天线以适应传输距离的不同要求。（WS5800S-I : 带内置23dBi天线）
产品特点：
● IEEE802.11a兼容；
● 支持高达108Mbps传输速率的Turbo A / 5.8GHz等工作模式；
● 组网灵活：支持点对点、点对多点、中继模式，还具有WDS Repeater、WDS Bridge、Client、Client Adhoc、WISP Router等多种应用模式；
● 多重安全措施：支持WEP / WPA2 / WPA / 802.1x / EAP / MAC地址过滤等多种安全协议；
● 接收电平显示：根据信号质量变化，直观、方便工程施工、测试；
● 服务质量：支持802.11e WMM，保证语音、视频业务优先级；
● 网络管理：Web方式管理，即插即用，支持Telnet远程管理，支持SNMP管理；
● 高速远距离通信，内置11度23dBi天线，该网桥同时提供外接N型头，可连接外置天线；
● 支持HTTP浏览器在线升级软件；
● POE供电内置防雷，加强了可靠性；
● 防风、防雨、防雷、防晒、防尘、防震以及散热设计。
WS5800S系统性能参数：
|
技术规格 |
WS5800S-I |
WS5800S-E |
|
射 频 |
|
频段和信道 |
中国&欧洲(ETSI)：19 Channels 5.15～5.35 GHz，5.47～5.725 GHz |
|
RF功率输出 |
802.11a：20 dBm (Max) |
|
灵敏度 |
-69dBm @ 54Mbps，PER< 10% |
|
调制方式 |
IEEE802.11a 5GHz OFDM |
|
数据和工作参数 |
|
自动速率选择 |
802.11a：6,9,12,18,24,36,48,54Mbps |
|
标准 |
IEEE802.11a ，IEEE 802.3u，IEEE 802.3af |
|
支持的协议 |
CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，NDIS3，NDIS4，NDIS5 |
|
管 理 |
|
基于Web管理 |
支持 |
|
SNMP MIB |
支持 |
|
Telnet |
支持 |
|
安全性 |
|
MAC 地址控制 |
支持 |
|
WEP 加密 |
64/128 bits |
|
其他 |
支持WPA、802.1x |
|
硬 件 |
|
LAN/WAN |
1个10/100 BaseT RJ45 |
|
电源 |
48V直流输入，@ 1.5A，五类线远程供电（PoE） |
|
环境和物理性能 |
|
工作温度 |
-30～65℃ |
|
储存温度 |
-50～80℃ |
|
湿度（非浓缩） |
≤95％（非凝结） |
|
天线 |
内置23dBi平板定向天线，11o/11o 水平/垂直波瓣宽度 |
N型座，50Ω（外接天线） |
|
重量 |
天线一体化型：约2.2kg |
外接天线型：约2.0kg |
|
尺寸 mm |
306*306*85 |
210*210*65 |
|
安裝固定 |
U形夹码抱杆，抱杆直径：ψ40~ψ45mm |
可选产品：
WS2400
GE / GI
WS2400G系列室外型电信级无线AP网桥工作在2.4GHz频段，符合IEEE802.11g标准，采用OFDM（正交频分复用）技术，具有速率高、距离远等特点，可采用点对点或点对多点的组网方式将分布于不同地点和不同建筑物之间的局域网连接起来。室外一体化设计更进一步简化了客户安装程序和降低花费及成本。
产品采用防风、防雨、防雷、防晒、防尘、防震以及散热设计，基于以太网线供电技术，易于在室外安装使用；由于无需铺设专用馈缆，可减少传输损耗、缩短施工周期，降低施工成本。
本产品分为不带内置天线（WS2400GE）和带内置天线（WS2400GI）两种类型，以适应传输距离的不同要求。
|
|
|
|
WS2400GE |
WS2400GI |
产品特点：
● 性能优异：符合IEEE802.11g标准，采用OFDM（正交频分复用）技术，实际数据速率高达20Mbps以上；
● 组网灵活：支持点对点、点对多点，还具有Wireless Client、Bridge等多种应用模式；
● 高输出功率：高达100mW的输出功率；
● 网络管理：基于Web远程管理或SNMP集中管理；
● 接收电平显示：根据信号质量变化，直观、方便工程施工、测试；
● 多重安全措施：支持64/128bit WEP加密、802.1x、WPA、MAC地址过滤离等多种安全方式；
● 高速远距离通信，内置20度18dBi天线(GI)，该网桥同时提供外接N型头，可连接外置天线(GE)；
● 友好的WEB方式管理，同时支持Telnet，监控管理更方便；支持配置文件导入/导出和软件升级；
● 无线网桥、防雷POE提供（网络、电源）防雷及及抗浪涌保护功能，加强了室外应用的可靠性；
● 防风、防雨、防雷、防晒、防尘、防震以及散热设计。
WS2400G系统性能参数
|
技术规格 |
WS2400GI |
WS2400GE |
|
射 频 |
|
频段和信道 |
美国 (FCC) 11 Channels: 2.412GHz～2.462GHz
欧洲(ETSI)13 Channel:2.412GHz～2.472GHz
中国13: 2.400～2.4835MHz |
|
RF功率输出 |
20dBm |
|
灵敏度 |
-94dBm @ 1Mbps, -92dBm @ 2Mbps,
-89dBm @ 5.5Mbps, -86dBm @ 11Mbps,
-92dBm @ 6Mbps, -90dBm @ 9Mbps
-88dBm @ 12Mbps, -86dBm @ 18Mbps
-83dBm @ 24Mbps, -79dBm @ 36Mbps
-74dBm @ 48Mbps, -72dBm @ 54Mbps |
|
调制方式 |
Orthogonal Frequency Division Multiplexing (OFDM)
DBPSK @ 1Mbps，DQPSK @2Mbps
CCK @ 5.5 & 11Mbps，BPSK @ 6 and 9 Mbps
QPSK @ 12 and 18 Mbps，16-QAM @ 24 and 36 Mbps
64-QAM @ 48 and 54 Mbps |
|
数据和工作参数 |
|
自动速率选择 |
11g模式：Best/108/54/48/36/24/18/12/9/6Mbps |
|
标准 |
IEEE802.11g，IEEE802.11b，IEEE 802.3u，IEEE 802.3af |
|
支持的协议 |
CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，NDIS3，NDIS4，NDIS5 |
|
管 理 |
|
基于Web管理 |
支持 |
|
SNMP MIB |
支持 |
|
Telnet |
支持 |
|
安全性 |
|
MAC 地址控制 |
支持 |
|
WEP 加密 |
64/128bits |
|
WPA，802.1x |
支持 |
|
硬 件 |
|
LAN/WAN |
1个10/100 BaseT RJ45 |
|
电源 |
48V直流输入，@ 1.5A，五类线远程供电（防雷PoE） |
|
环境和物理性能 |
|
工作温度 |
-30～65℃ |
|
储存温度 |
-50～80℃ |
|
湿度（非浓缩） |
≤95％（非凝结） |
|
天线 |
内置18dBi平板定向天线，20o/20o水平/垂直双极化（H/V） |
N型座，50Ω（外接天线） |
|
重量 |
天线一体化型：约2.2kg |
外接天线型：约2.0kg |
|
尺寸mm |
305*305*70 |
210*210*65 |
|
安裝固定 |
U形夹码抱杆，抱杆直径：ψ40~ψ45mm |

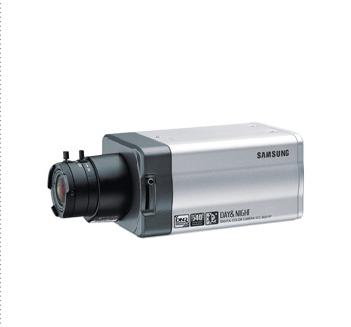

三星摄像机系列产品
SCC-B2011P / SCC-B2311P nbsp;
|
规格/型号 |
SCC-B2011P |
SCC-B2311P |
|
扫描系统 |
PAL：625行，每秒25帧 |
|
摄像元件 |
1/3英寸IT,SUPER HAD CCD |
|
有效像素 |
752(H)×582(V) |
|
同步系统 |
内同步或电源同步 |
|
扫描方式 |
隔行扫描 |
|
水平分辨率 |
彩色540线，黑白570线 |
|
视频输出 |
复合视频信号 1.0Vp-p(75欧姆/BNC) |
|
信噪比（S/N） |
50dB |
|
最低照度 |
0.12Lux(F1.2) |
彩色0.3Lux,黑白0.06Lux |
|
功能控制开关
（后面板） |
L/L |
同步方式选择 |
|
ELC |
电子自动快门
(开：适用于DC和视频自动光圈镜头，关：适用于手动光圈镜头) |
|
FL |
闪烁消除 |
|
LSS |
提升灵敏度 |
|
AGC |
自动增益 |
|
DNR |
数字降噪 |
|
D/N |
日夜彩色/黑白转换 |
|
AWB |
自动白平衡 |
|
工作温度 |
-10°～+50℃ |
|
工作湿度 |
90% |
|
电源 |
AC220V,50Hz |
AC24V,50Hz/DC12V |
|
功率 |
约3W |
|
重量 |
550g |
440g |
|
尺寸（宽X高X深）mm |
65×55×128.5 |
|
